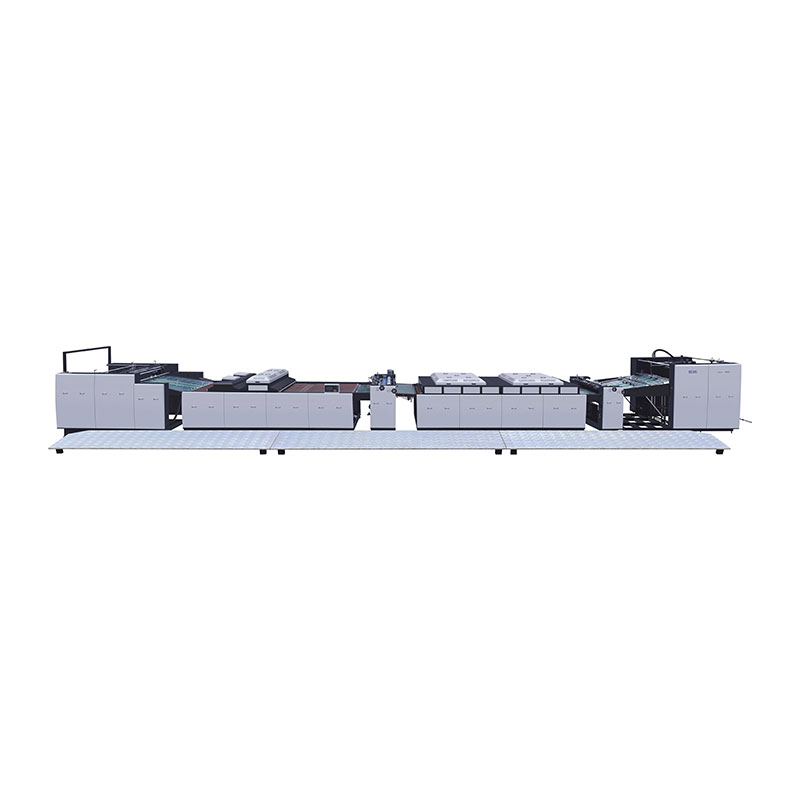

Máquina automática de recubrimiento en línea

La máquina de recubrimiento automática en línea New Star combina conceptos innovadores y prácticos, mejorando la calidad y el brillo de los productos impresos.

Nuestro equipo es fácil de operar y mantener. La adopción de la interacción con la pantalla hace que la operación sea más intuitiva y clara.

Reflejos

1: Admite inicio y aceleración con un solo botón en la pantalla. En comparación con el control segmentado tradicional, ¡es más conveniente y eficiente de operar!

2: El diámetro de la cabeza del eje de acristalamiento y revestimiento es de 55 mm, con un cojinete más grande, que es más grande que la especificación tradicional de 35 mm. Por lo tanto, la máquina funciona de manera más estable a alta velocidad, no es fácil de deformar, tiene una superficie más uniforme y el equipo es más duradero.

3: El recubrimiento adopta una estructura de transmisión por correa síncrona, lo que hace que el equipo funcione de manera más lineal y suave. ¡Es adecuado para productos de alta gama, con mejor textura superficial!

4: Se adopta el método de recubrimiento y acristalamiento inverso de tres rodillos, que permite ajustar el espesor del aceite de acuerdo con los requisitos del producto, lo que da como resultado una superficie más uniforme y delicada y al mismo tiempo evita desperdicios innecesarios.

5: ¡La cuchilla de aire es extremadamente fácil de operar! ¡Con alta precisión, ambos lados encajan perfectamente, eliminando el problema de rotura!

Especificación

Detalles de la máquina

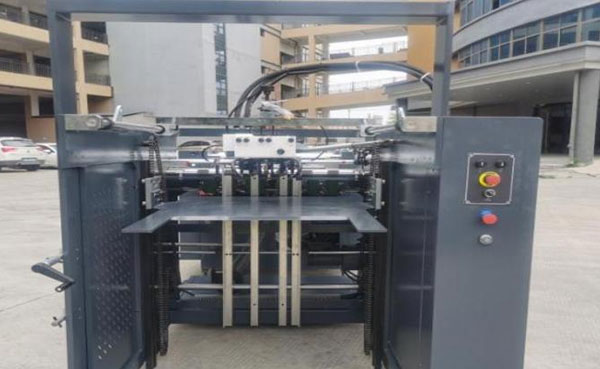

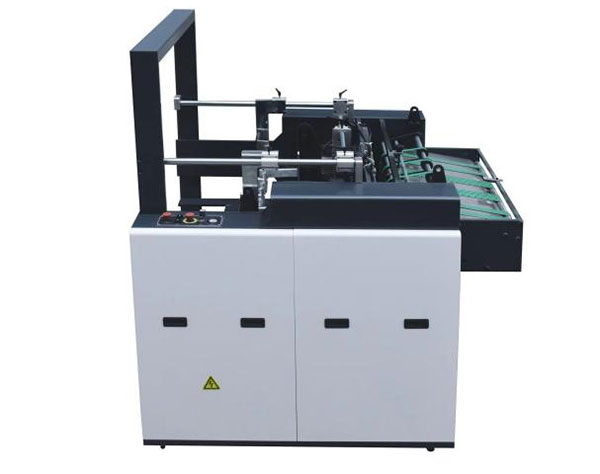

1.Alimentador automático

El alimentador de papel es un componente importante de la máquina estucadora automática en línea. Puede introducir papel en la máquina principal con mayor suavidad, evitando atascos.

Nuestra máquina adopta un método de alimentación de papel continuo, que presenta una estructura compacta, operación conveniente, un alto grado de automatización y alta precisión en la alimentación de papel. Los componentes principales del alimentador de papel incluyen el puente de alimentación de papel, el cabezal de alimentación de papel, la mesa de apilamiento de papel, el sistema de elevación y el sistema de transmisión.

(1) Adoptar un sistema de succión de papel con bomba de aire al vacío sin aceite;

(2) El alimentador de impresión offset de alta velocidad (12.000 hojas/hora) garantiza un funcionamiento estable y de alta velocidad.

(3) Alimentación de papel con velocidad de conversión de frecuencia continua

(4) La mesa de alimentación de papel de la línea de producción tiene succión y posicionamiento al vacío para garantizar un transporte suave, limpio y estable.

(5) Dispositivo de protección de límite superior e inferior para la mesa de alimentación de papel; elevación rápida manual;

(6) Sistema automático de alimentación de papel para la mesa de alimentación de papel;

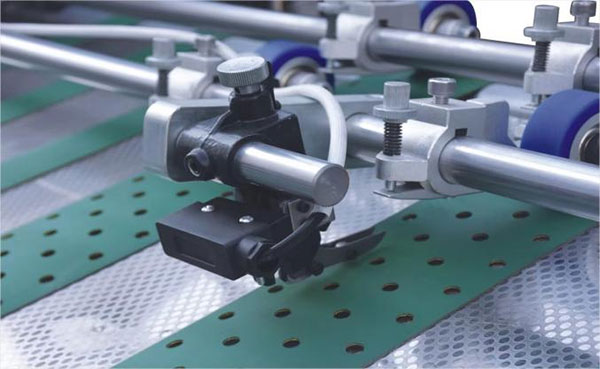

(7) Sensor de doble hoja: Sistema de apagado y detección de alimentación de hojas dobles o múltiples: Utilice la inducción del detector con voltaje seguro para detectar hojas de papel dobles o múltiples.

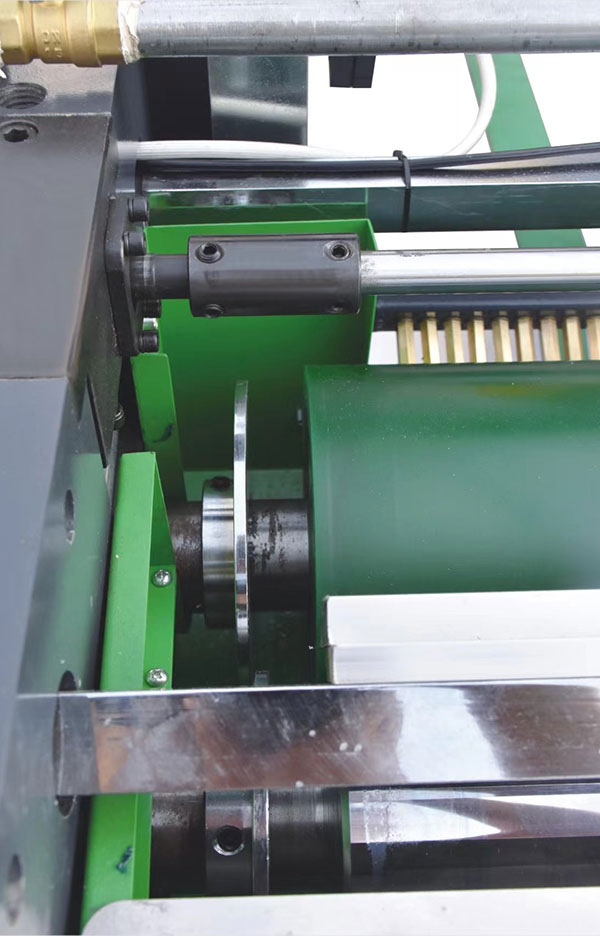

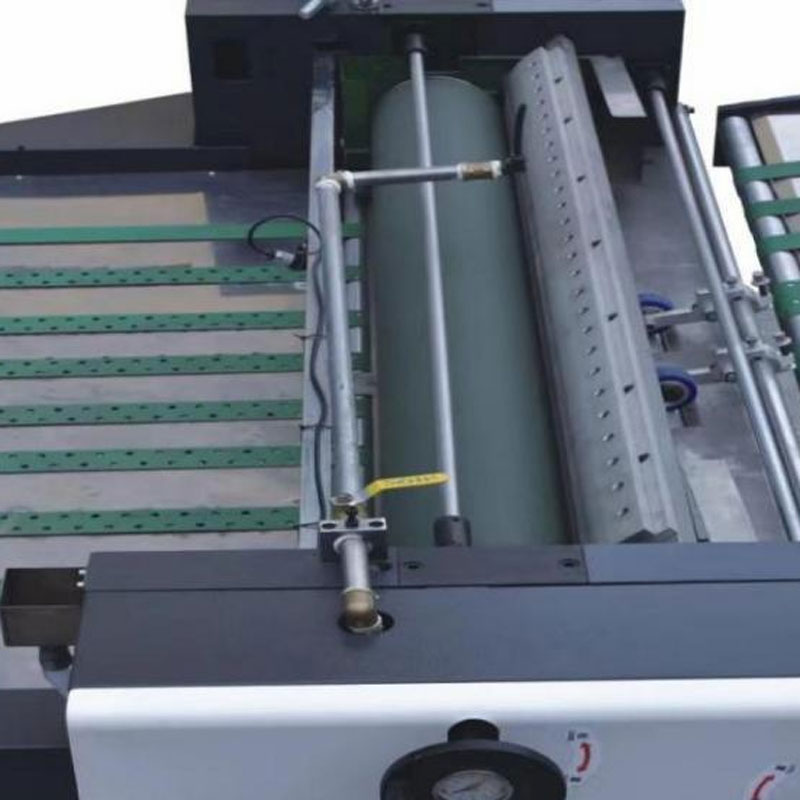

2.Cabezal de recubrimiento de aceite básico (con cuchilla de aire)

El cabezal básico garantiza una capa UV uniforme sobre el papel, lo que mejora la adhesión entre la tinta y el barniz UV.

La unidad principal de recubrimiento básico tiene las siguientes características:

(1) Aplique aceite básico para llenar los capilares en la superficie del papel;

(2) Aumentar la adhesión entre el recubrimiento UV y la tinta; reducir la penetración del recubrimiento para mantener la blancura pura del papel;

(3) Ahorre el consumo de productos derivados del petróleo de alta calidad, como los costosos aceites UV, aceites táctiles y aceites de reemplazo de películas;

(4) Raspador inferior desmontable, fácil de limpiar y cambiar la hoja, y raspar más limpiamente

(5) El sistema de transmisión principal adopta transmisión por correa síncrona, diseño resistente a la presión de doble cojinete, preciso y duradero.

(6) Fallo del rollo de papel, parada automática, alarma automática.

(7) ¡Las piezas fundidas se procesan en una sola pieza, con gran rigidez, estabilidad y durabilidad!

(8) Equipado con un sistema de cuchilla de aire altamente sensible (opcional) adecuado tanto para papel grueso como para revestimiento de papel fino;

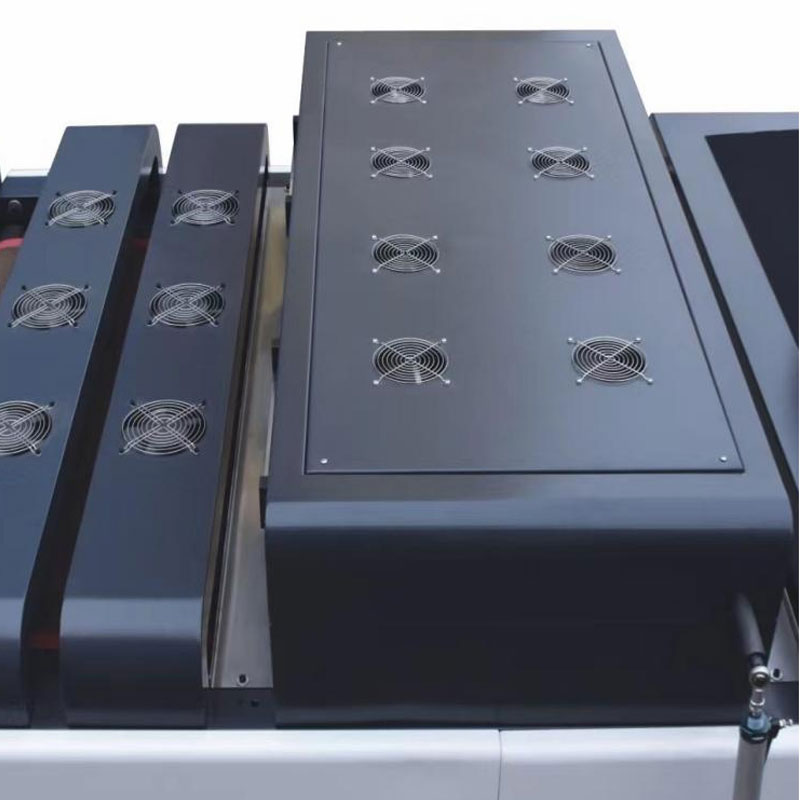

3. Sistema de curado por infrarrojos

El secador infrarrojo a base de agua utiliza radiación infrarroja que se refleja parcialmente en la superficie del recubrimiento, una parte se refleja en la superficie del recubrimiento y el resto ingresa al recubrimiento. La energía térmica eleva la temperatura del recubrimiento, acelerando el proceso de secado.

(1) Puede usarse como líquido de recubrimiento a base de agua o solvente para secar después del recubrimiento;
(2) La caja de luz IR está equipada con un sensor de temperatura. Cuando la temperatura en la caja de luz alcance el valor establecido, la temperatura será constante;
(3) El sistema de ventilador de refrigeración permite que el papel se seque rápidamente sin que se pegue;
(4) El equipo de secado por infrarrojos utiliza un método de secado por circulación de aire caliente que ahorra energía: más ahorro de energía;
(5) El papel se alimenta sin dientes y el aire se aspira y se adhiere al papel. Es estable y no se mueve torcido, flota ni se amontona;

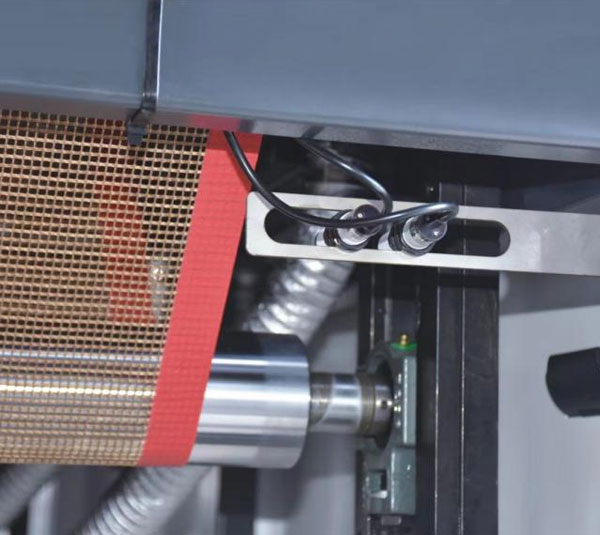

(6) Cinta transportadora de teflón: sin deformación, sin arrastre, protección UV, resistente y duradera, y la cinta transportadora tiene un sistema automático de corrección de desviación
(7) El secado por infrarrojos consta de 18 lámparas divididas en 2 grupos, con ajuste automático de temperatura constante y control de temperatura independiente;
(8) Se proporciona un cable de seguridad debajo de la pantalla para evitar que el papel flote o que la lámpara se incendie.
(9) La cinta transportadora se detiene y se autoextingue para evitar bloqueos e incendios;
(10) El sistema de secado por infrarrojos utiliza un secado ligero, que no se ve afectado por la ventilación. Puede secar eficientemente la capa inferior de aceite en la superficie del papel sin que el papel se expanda o contraiga debido al calor;

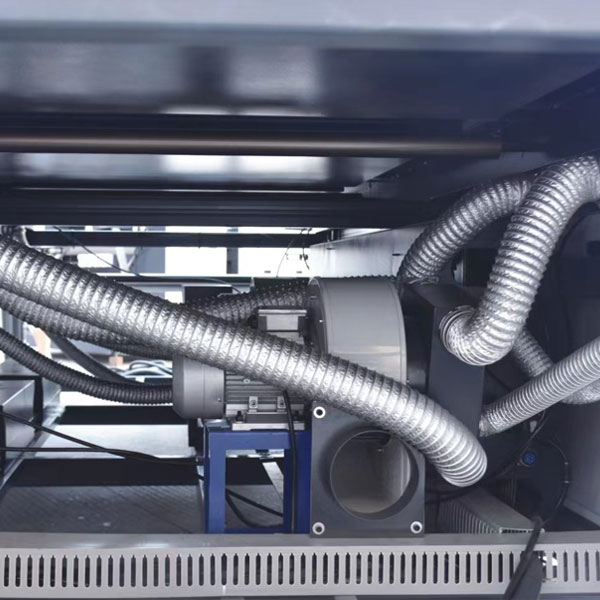

(11) Utiliza enfriamiento rápido, que tiene las ventajas de alta presión del viento, alta estabilidad del control del volumen de aire, bajo nivel de ruido y operación automática. Es más rápido y eficaz que el sistema de ventilación tradicional con ventilador;
El cuerpo principal del túnel de secado adopta secado por infrarrojos y enfriamiento por ventilador, lo que tiene un mejor efecto de enfriamiento, ahorra más electricidad y ahorra energía.

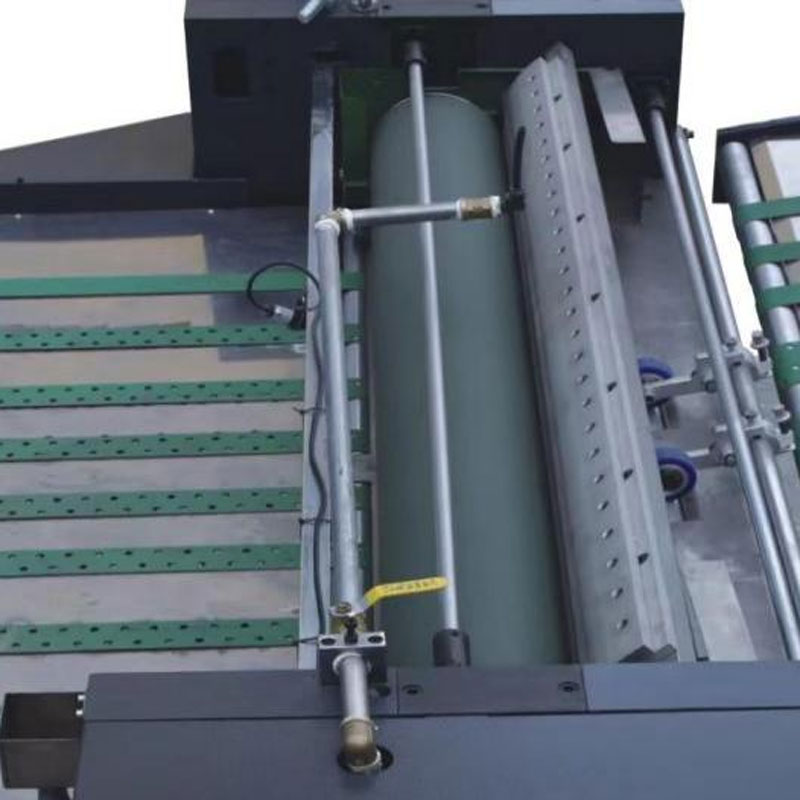

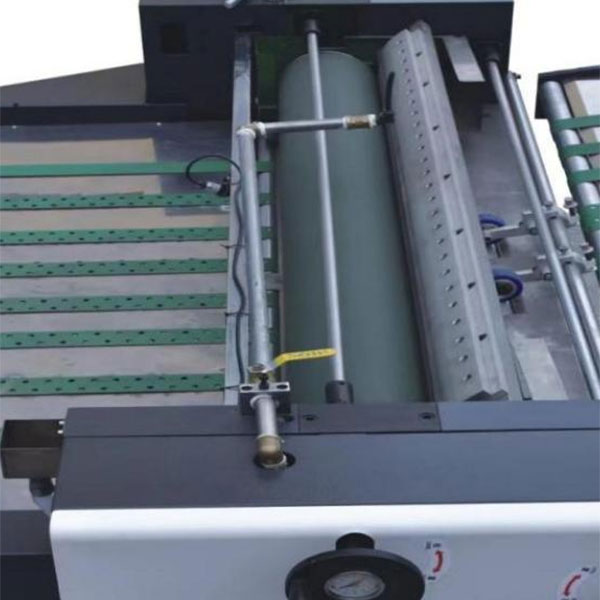

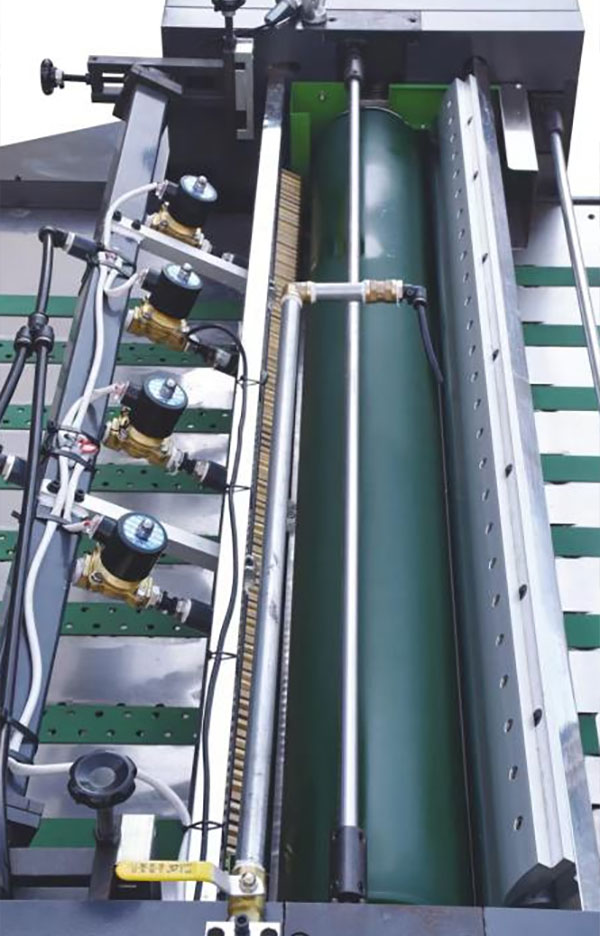

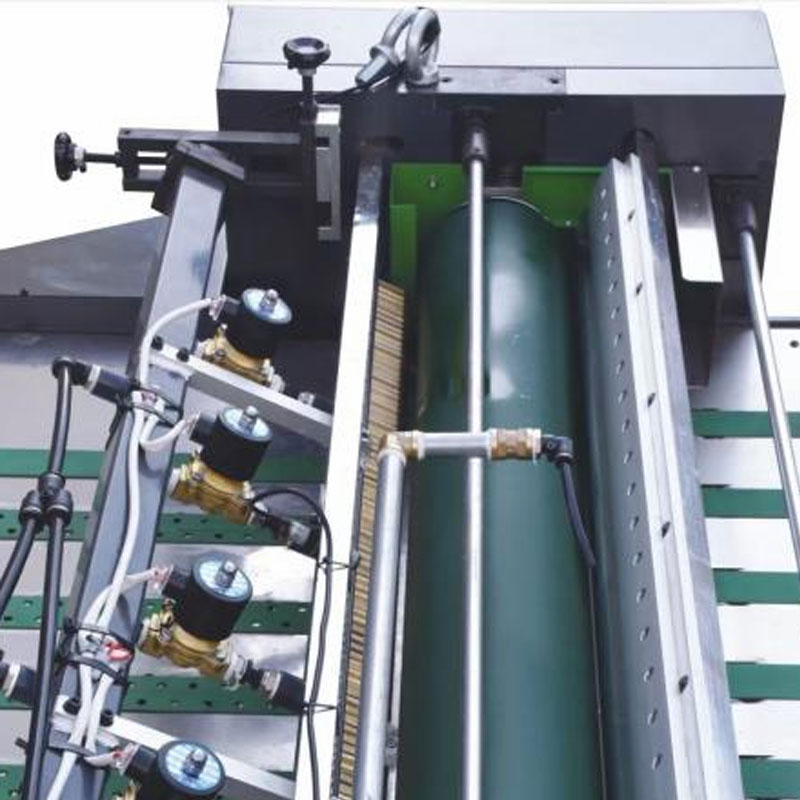

4.Recubrimiento de aceite (con dispositivo de cuchilla de aire opcional)

La máquina aplica una capa de aceite de recubrimiento sobre el material impreso, seguido de nivelación y secado.

(1) Con efecto de recubrimiento uniforme y control preciso de la cantidad de alimentación, lo que hace que el papel sea suave y brillante;
(2) Máquina principal de recubrimiento de aceite de superficie, con sistema de cuchilla de aire altamente sensible/control por computadora (opcional) adecuado para papel grueso y fino
(3) El rodillo principal adopta una cabeza de eje de 55 de diámetro y cojinetes de alta resistencia, que es duradero y estable;
(4) El sistema de recubrimiento se ajusta en un lado, con indicador de presión y operación conveniente y rápida;
(5) El sistema de alarma y apagado automático de monitoreo de papel en rollo de rodillo de aceite, depuración de avance lento, procesamiento de papel y salida de papel
(7) Sin accesorio de succión de dientes ni alimentación de papel, sin torceduras;
(8) Dispositivo de limpieza del rodillo de recubrimiento, sistema de limpieza y suministro de aceite de doble circuito para evitar el bloqueo del circuito de aceite, tanque de aceite Monitoreo y advertencia automáticos del volumen de aceite, material de teflón en aerosol, no pegajoso, fácil de limpiar;
(9) El sistema de transmisión principal adopta transmisión por correa síncrona, diseño resistente a la presión de doble cojinete, precisión y durabilidad;
(10) La parte de encolado adopta un recubrimiento inverso de tres rodillos y el diámetro máximo del rodillo de encolado es de 165 mm.
(11) El pegado es uniforme y delicado, ahorrando pegamento y costos;
(12) El raspador inferior desmontable es fácil de limpiar y cambiar la hoja, y raspa de manera más limpia

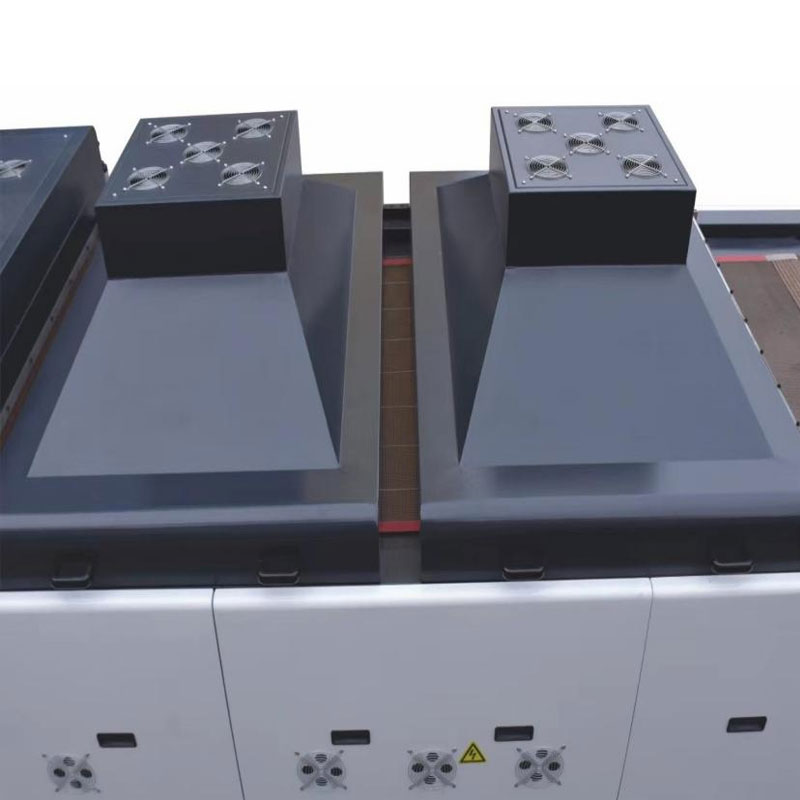

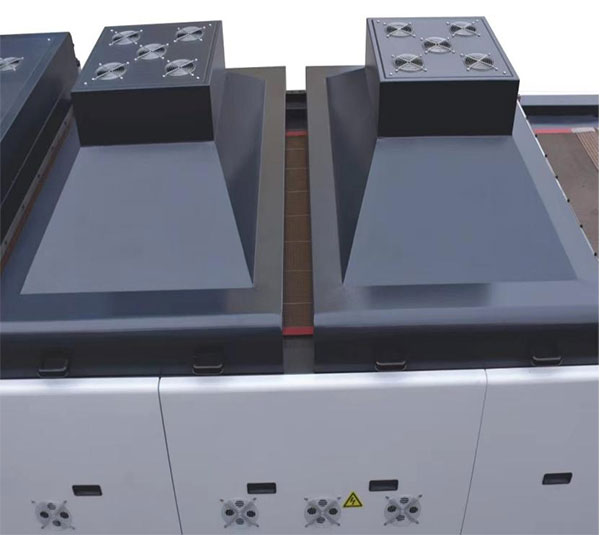

5.secador UV

(1) sistema de succión y aire exterior

(2) La parte UV adopta una fuente de luz electrónica ajustable de 8-12 KW, que ha mejorado considerablemente el rendimiento de seguridad que la fuente de luz de fuente de voltaje tradicional. La fuente de luz puede ajustar el brillo automáticamente según el cambio de la velocidad de funcionamiento de la máquina, que se puede cambiar del 30% al 100%. De este modo, el consumo medio de energía se ahorra en más del 30%.

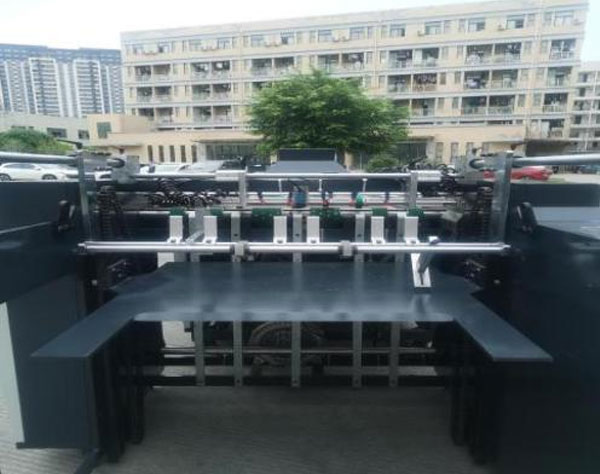

6.Apilador automático

La máquina de entrega automática de papel está equipada con una estructura de prensado de papel enfriada por ventilador, que puede entregar el papel perfectamente bajo la operación de alta velocidad de la máquina, asegurando que el papel se entregue de manera ordenada.

(1) La correa tiene una entrega de papel silenciosa y los rieles de presión superior e inferior están diseñados para garantizar una entrega suave y fluida.

(2) Dispositivo estabilizador de papel por succión al vacío para mantener el papel estable; para evitar que el revestimiento de papel fino se doble,

(3) La mesa de parto se puede subir y bajar manualmente;

(4) Los dispositivos de protección de límite superior e inferior de la mesa de entrega; (5) Dispositivo de descenso automático de la mesa de entrega y sistema de alarma y parada de papel de límite de entrega;

(6) Recuento acumulativo de papel estucado automático;

(7) Dispositivo de clasificación automática de papel aleatorio y sistema de alarma y control programado;

(8) Utilizando un sistema fotoeléctrico neumático de toma de papel de una sola hoja de alta velocidad, el papel es preciso y limpio;

Opcional: eliminación de polvo (recubrimiento)
