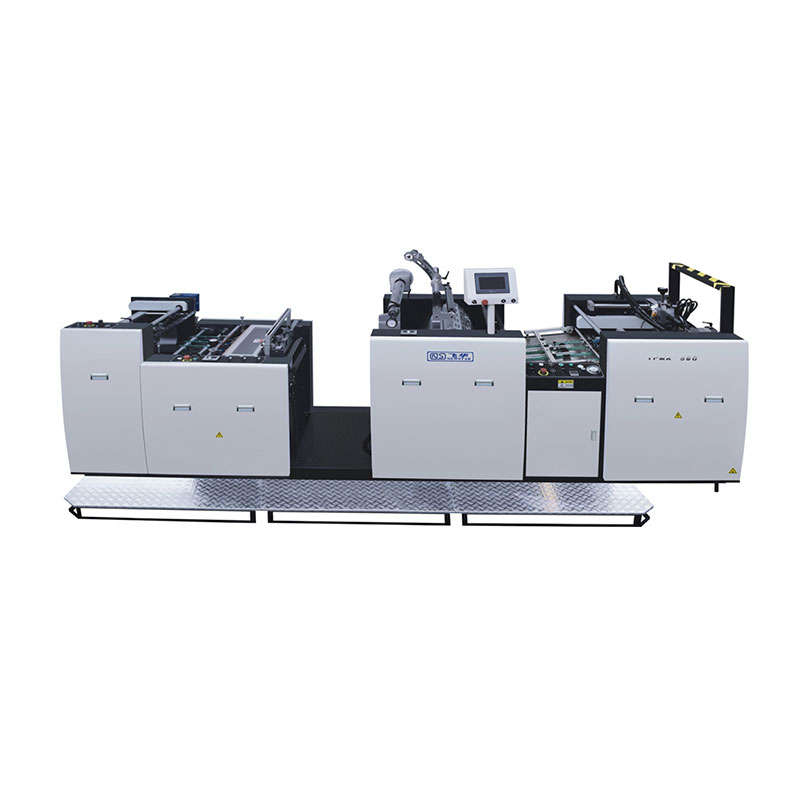

Máquina de laminado de recubrimiento automático

La máquina de laminado de recubrimiento automática con una cuchilla de cadena es un producto clásico de New Star durante muchos años. Es un nuevo modelo automático especialmente diseñado para problemas de pequeños tamaño y lotes pequeños en el mercado, especialmente para etiquetas, imágenes, impresión digital, impresión comercial, libros, laminación autoadhesiva.

Características

1: Mecanismo previo al apilador para la alimentación en papel.
2: Adopte el alimentador de compensación de alta velocidad para garantizar una operación rápida y estable

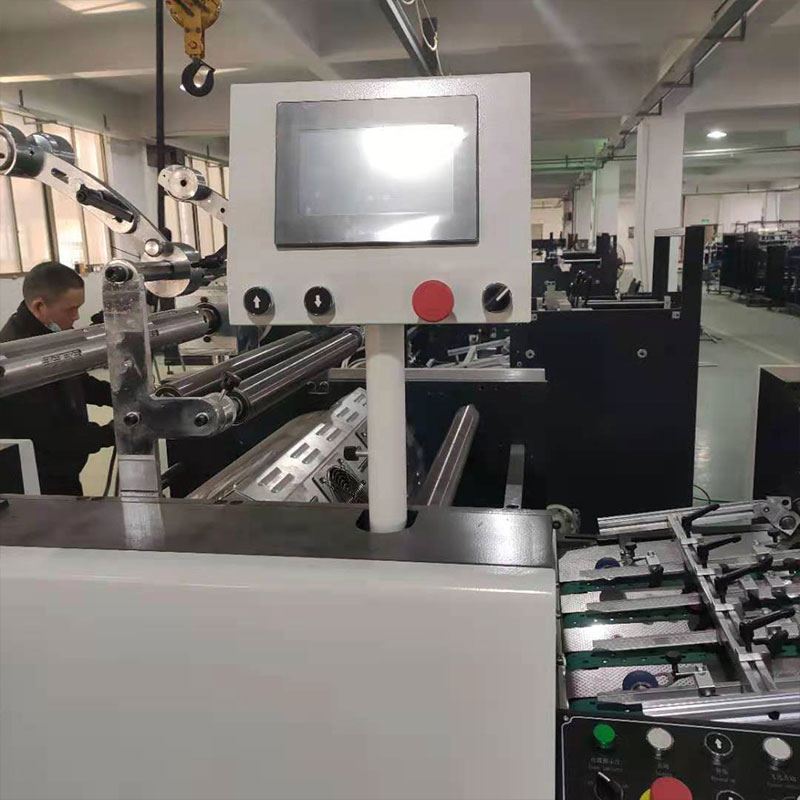

3: Alto grado de inteligencia, toda la máquina está controlada por PLC y Man-Machine, y cada parte está convertida en frecuencia y es servo para garantizar la sincronización de velocidad y fácil de operar para una persona.
4: Alta velocidad, alta eficiencia y operación simple

Parámetros técnicos

Estructura de máquinas

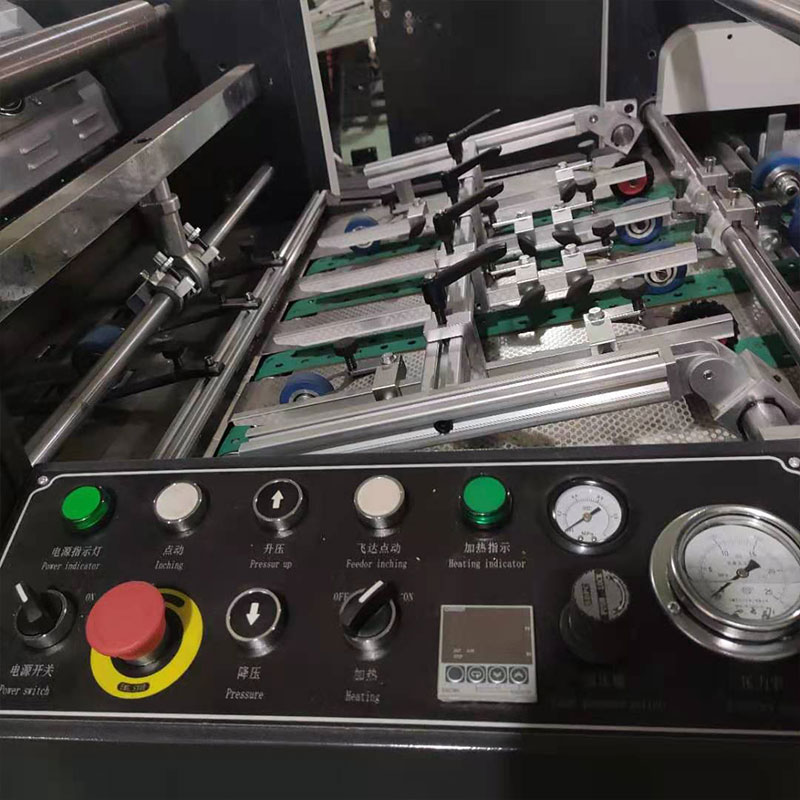

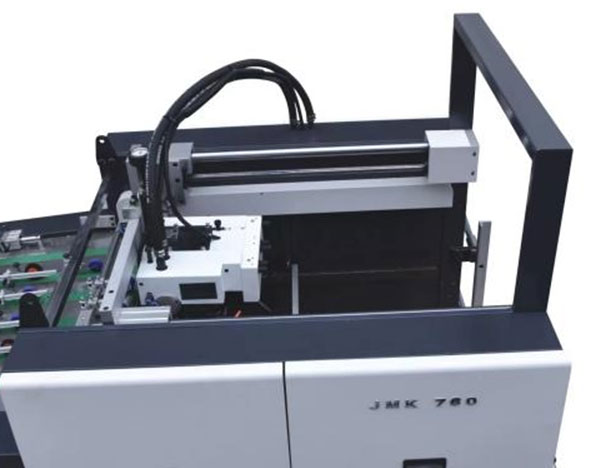

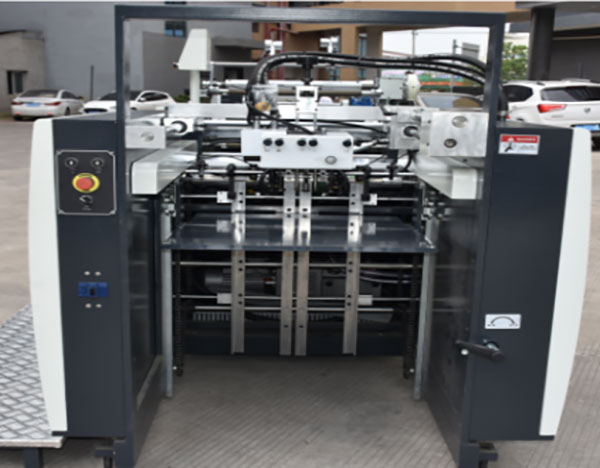

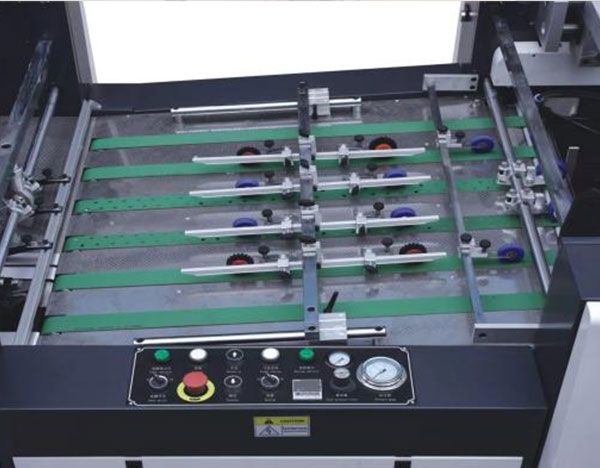

1. Sistema de alimentación de papel automático.

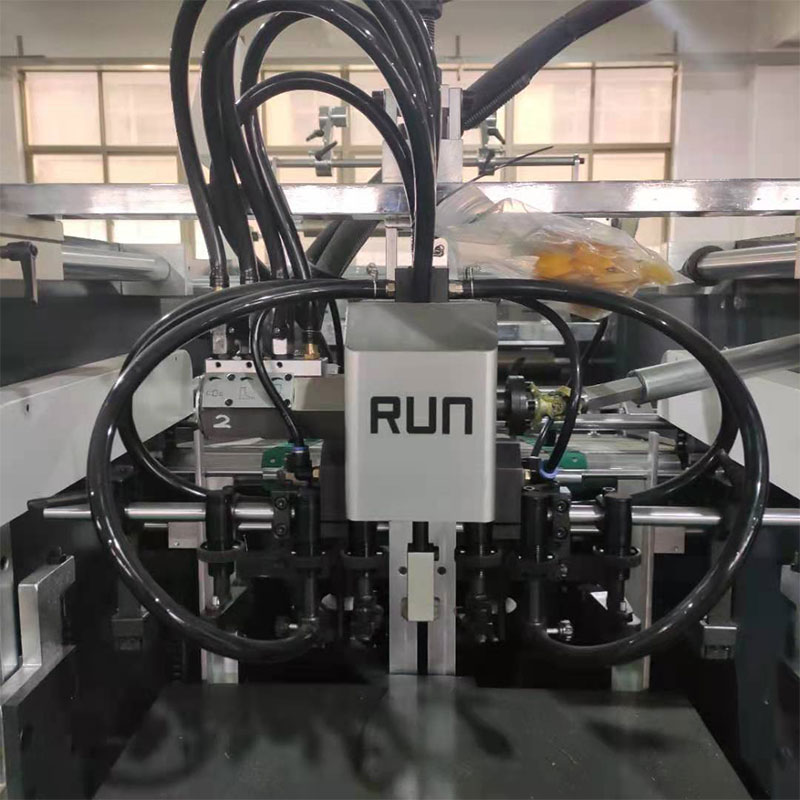

El alimentador de papel es una parte importante de la máquina de laminación. La función del alimentador de papel es separar el papel uno por uno automáticamente, de manera precisa, constante y periódica, y enviarlo continuamente a la posición de posicionamiento regular.
El método de alimentación en papel de esta máquina es la alimentación continua de papel, que tiene las ventajas de alto grado de automatización, estructura compacta, buen rendimiento, operación conveniente, alimentación de papel precisa y alta precisión. Los componentes principales del alimentador de papel incluyen el puente de alimentación de papel, el cabezal de alimentación de papel, la tabla de apilamiento, el sistema de elevación y el sistema de transmisión.

(1) adoptar el sistema de succión de aire de la bomba de vacío sin aceite;
(2) La tabla de transmisión de papel de la línea de producción se coloca y transmite mediante succión al vacío para garantizar la transmisión suave, ordenada y estable;
(3) La tabla de alimentación de papel está equipada con dispositivos de protección de límite superior e inferior; levantamiento rápido manual;
(4) La tabla de alimentación de papel tiene un sistema de alimentación de papel de reabastecimiento automático;
(5) Servo Technology, PLC Control y Sistema de interacción humano-computadora Control centralizado. Error de apilamiento de papel ± 2 mm;
(6) Sistema de posicionamiento de calibre delantero y cola lateral.

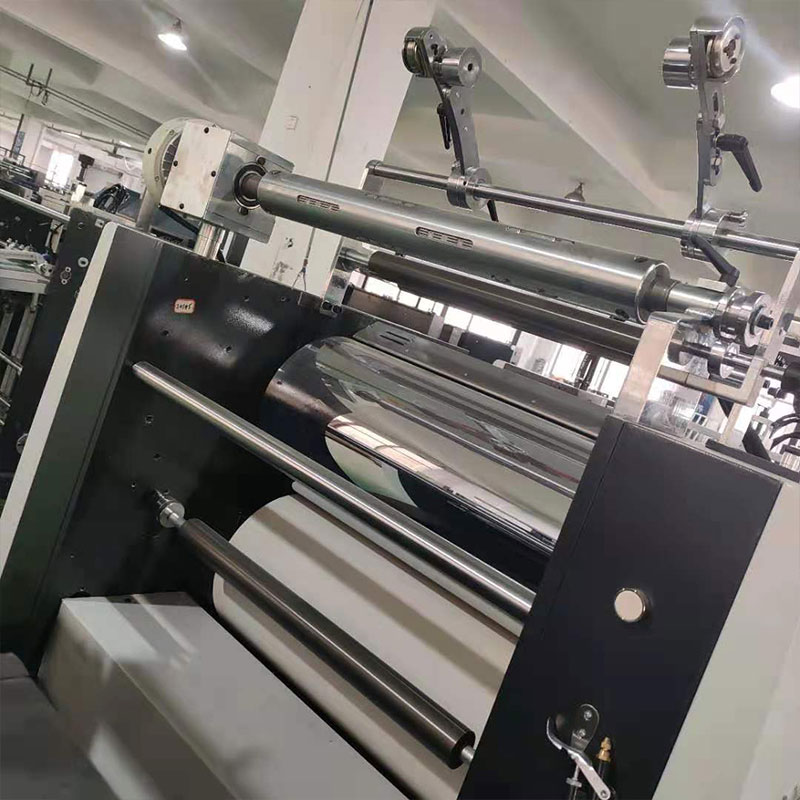

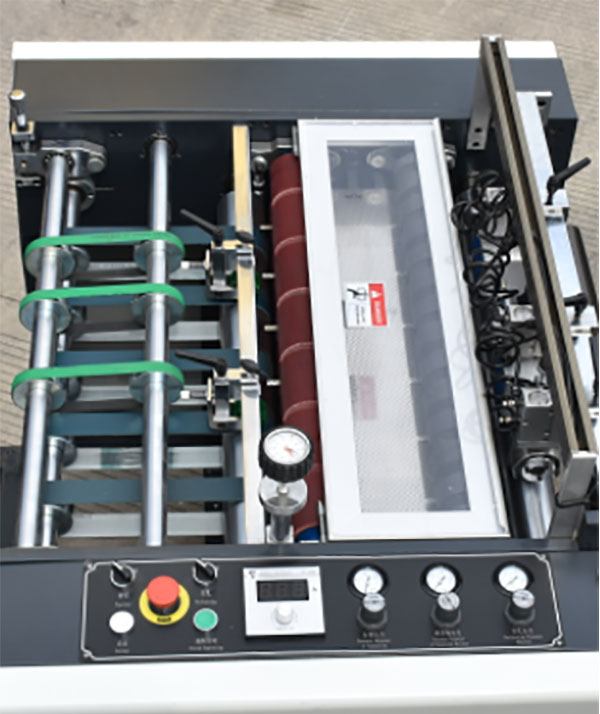

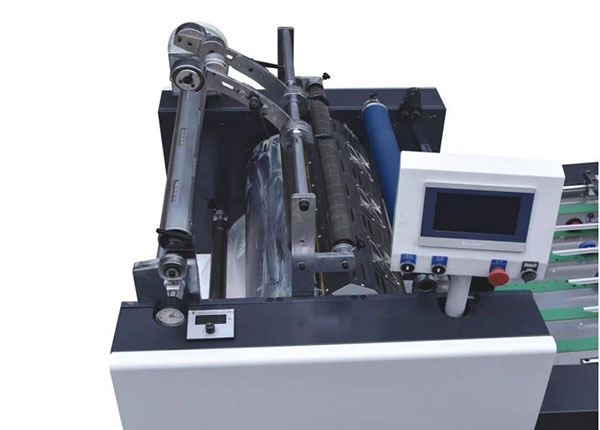

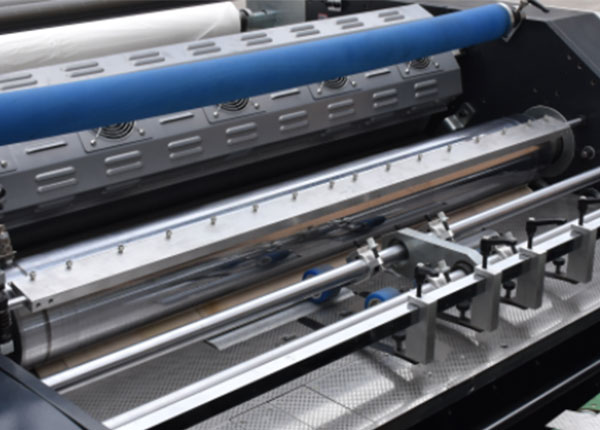

2. Host principal

(1) Toda la máquina adopta la correa sincrónica de alta precisión y alguna transmisión de cadena importada;
(2) rodillo de calentamiento compuesto de 320 mm, combinado con sistema de calentamiento de energía variable electromagnética;
(3) rodillo de presión de silicona importado de 300 mm, que tiene una buena temperatura y resistencia a la presión y un rendimiento antiadherente;
(4) calentamiento electromagnético
(5) Película recta recta
(6) Medidor de temperatura afuera
(7) presión hidráulica automática
(8) Sistema de papel y ruptura de papel
(9) Dispositivo de seguridad imán anti -gris, proteja el rodillo de hierro.

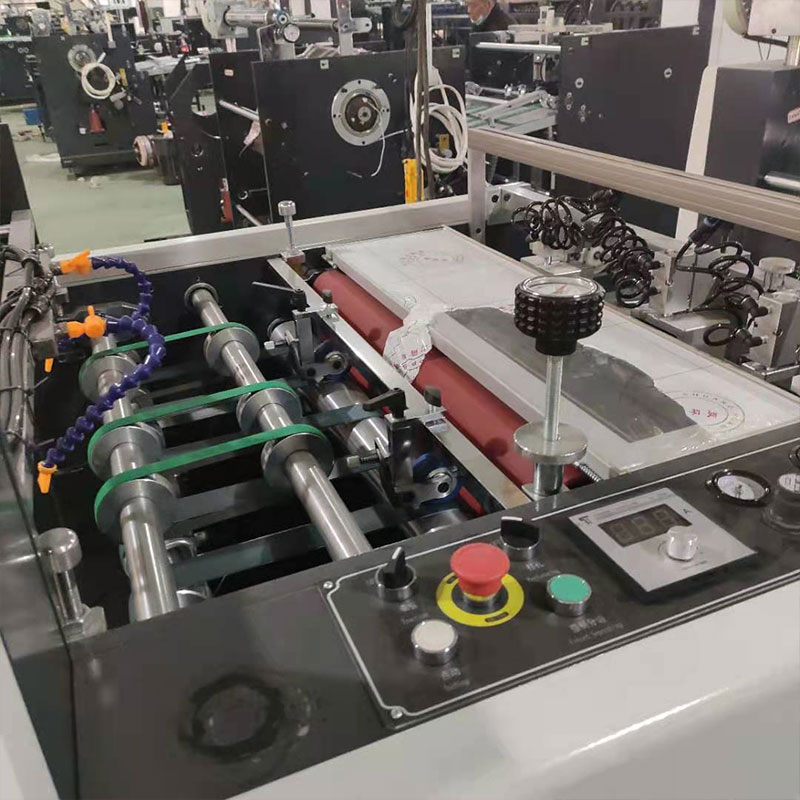

3. Sistema de separación

(1) Sistema de perforación de retroceso
(2) Sistema anti-curva
(3) Sistema de corte de perforación neumática
(4) Ranura para el rodillo de separación
(5) Adoptar el sistema de control centralizado de toda la máquina para realizar una ruptura neumática precisa
(6) Control de embrague de polvo magnético

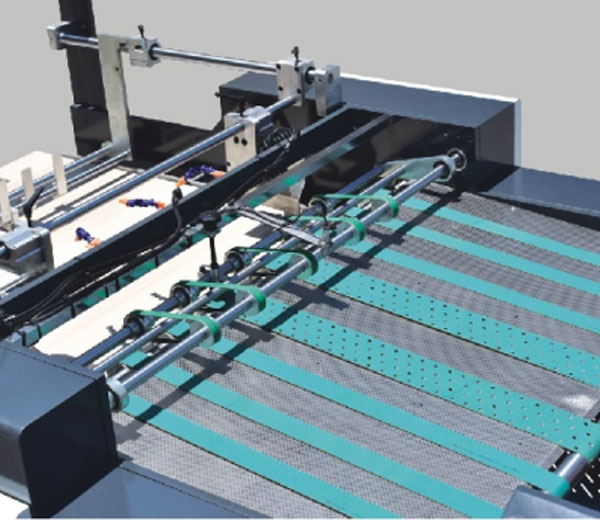

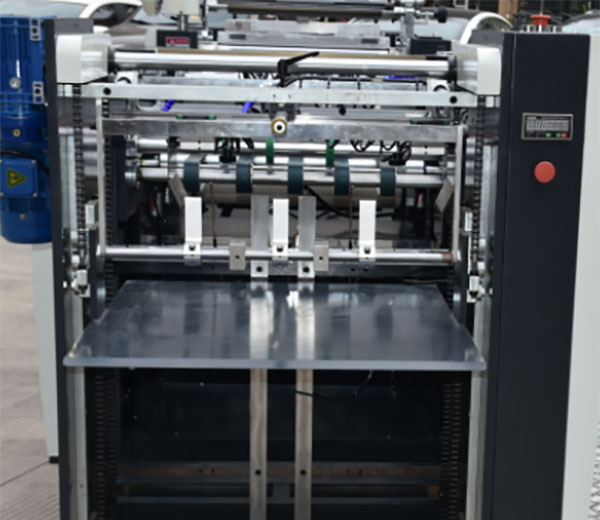

4. apilador de papel automático

(1) Sistema de entrega de papel corrugado de papel delgado, dispositivo estabilizador de papel de succión de vacío para mantener el papel estable;
(2) Levante rápido manual de la mesa receptora
(3) los dispositivos de protección de límite superior e inferior de la tabla receptor;
(4) el dispositivo de reducción automática de la tabla de entrega y el sistema de parada de papel y alarma al límite de la entrega;
(5) conteo acumulativo de papel automático;
(6) se adopta el sistema de toma de papel fotoeléctrico neumático de alta velocidad, y el papel se toma con precisión y cuidadosamente;

Componentes principales
