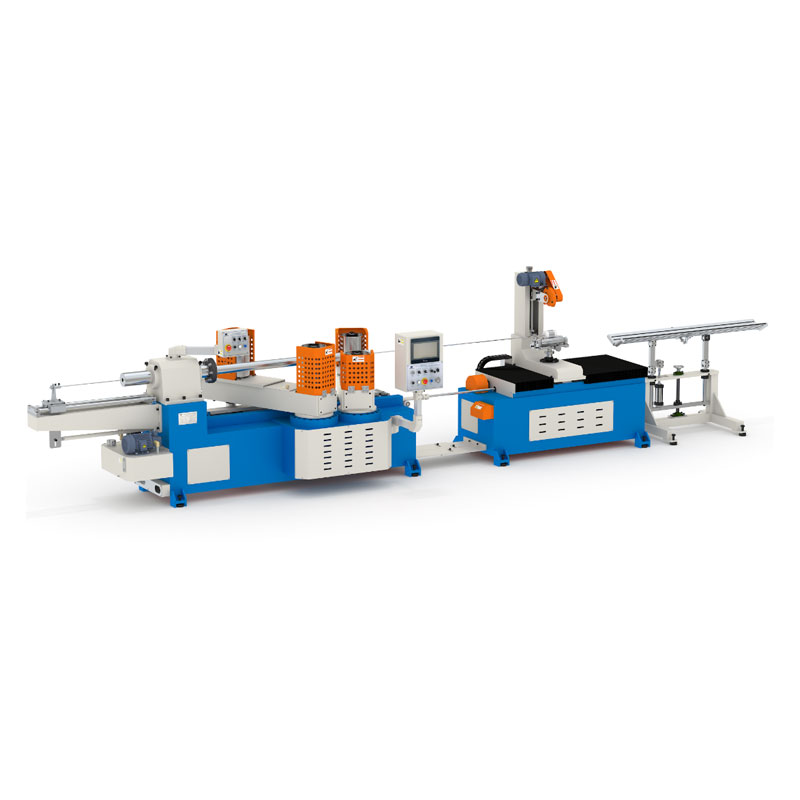

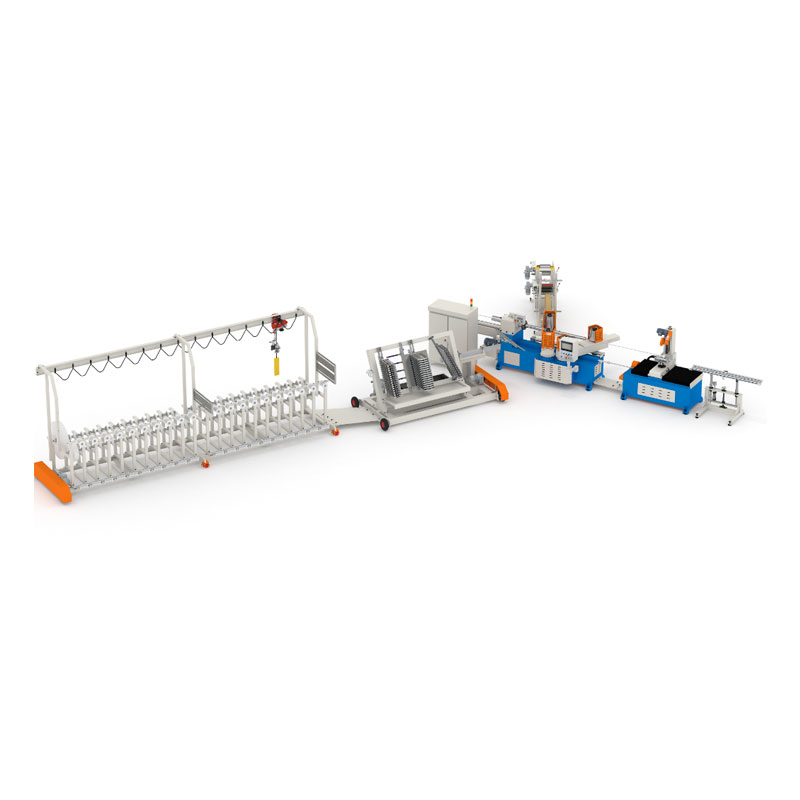

Máquina de hacer tubos de papel pesado

Se puede usar para producir tubos de papel de fibra química, varias latas de papel de estructura compuesta y pequeños tubos de papel industrial. Esta máquina tiene la capacidad de formar tubos de papel espiral e integra las funciones de pegado, devanado y corte en uno, lo que hace que la operación sea eficiente y conveniente.

Función

Serie "E" de máquina de fabricación de tubos de papel pesado, diseñando idea simple 、 compacto 、 estable.

Estándar para hacer un tubo de papel de 3 "(ID76.2 mm), espesor de la pared máxima bajo 10 mm, la ID de tubo más grande puede hasta 200 mm.

Especificación

Características

1. Todo el marco de la máquina está hecho de una placa de acero gruesa y está soldada a través del procesamiento secundario, lo que mejora en gran medida la estabilidad y la durabilidad del equipo.

2. El sistema de transmisión principal adopta una estructura de reducción de engranajes, que tiene las características de bajo ruido de funcionamiento, baja generación de calor, alta velocidad y alto torque.

3. Equipado con un inversor vectorial de alto torque para controlar el motor principal para lograr una operación de velocidad variable flexible y eficiente.

4. Equipado con una tensión de enlace de mecanismo hidráulico y sensor de ángulo para ajustar automáticamente la tensión de la correa para garantizar un funcionamiento estable.

5. Equipado con un sistema de corte sincrónico que utiliza una combinación de tornillo de bola y servomotor para lograr operaciones de corte de alta precisión y alta respuesta.

6. Equipado con una señal de pulso y un sistema de compensación de alimentación para garantizar que la longitud de corte siempre sea consistente a varias velocidades.

7. A través de la arquitectura PLC dual independiente, el control de la señal y el cálculo de la función se separan para optimizar la eficiencia de corte y la precisión de control de longitud.

8. La interfaz de pantalla táctil de color de gran pantalla recientemente actualizada hace que la operación sea más conveniente y la interfaz más visible.

9. Equipado con un dispositivo de alimentación de papel inteligente, se siente automáticamente y se detiene cuando el papel se rompe para evitar la apertura errónea.

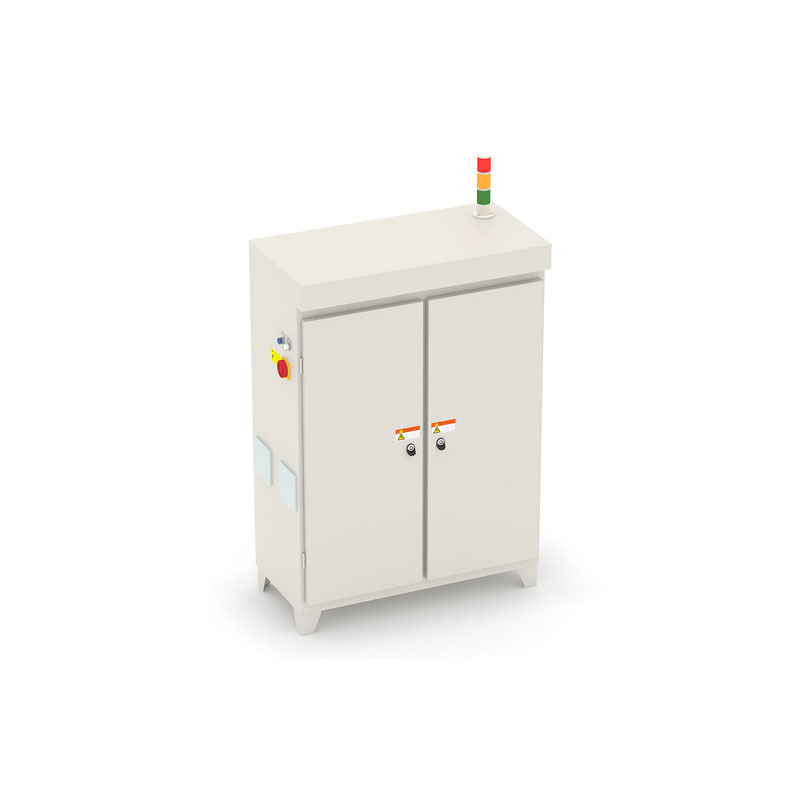

10. La estructura integrada con control electrificado integra eficientemente el soporte de rollo de papel, la rejilla de recubrimiento de pegamento y el mecanismo de alimentación de papel.

11. El diseño modular del cableado eléctrico de toda la máquina mejora la capacidad de mantenimiento y la conveniencia del reemplazo del sistema.

12. Admite la expansión de las funciones de la red, conectando líneas de producción u otros equipos, y tiene capacidades de monitoreo y mantenimiento remotos, y admite el protocolo de comunicación industrial estándar Modbus TCP.

Detalles de la máquina

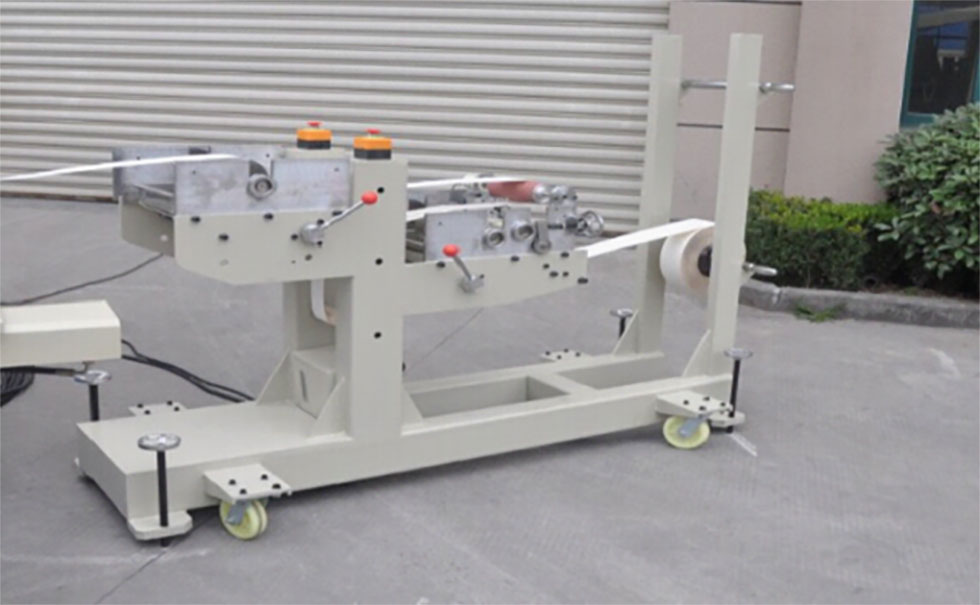

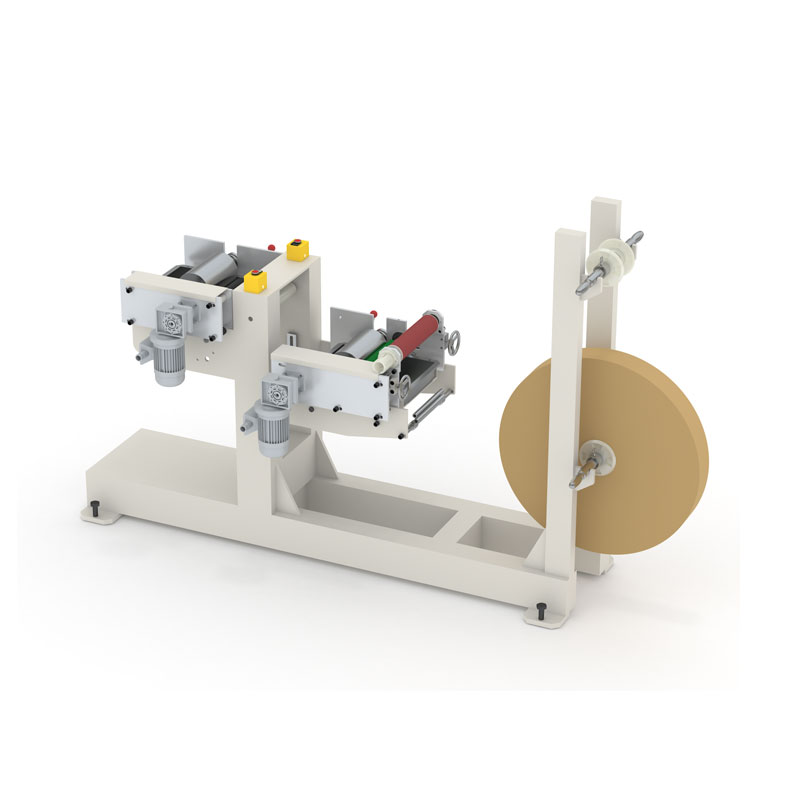

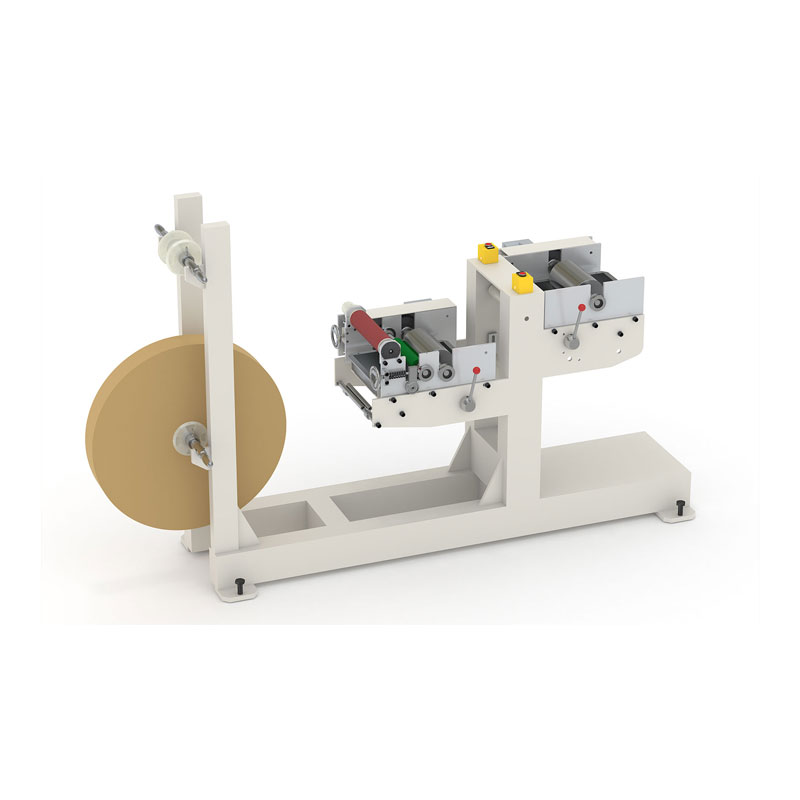

Sistema de alimentación de papel inferior multifuncional

Integra múltiples componentes clave, incluido el dispositivo de alimentación de bandeja de papel automático, el módulo de pegado de un solo lado de rodillo, el sistema de rodadura de aceite lubricante y el módulo de detección de velocidad y la cinta de velocidad basado en el codificador para lograr un control integrado de la transmisión, pegado y monitoreo de papel.

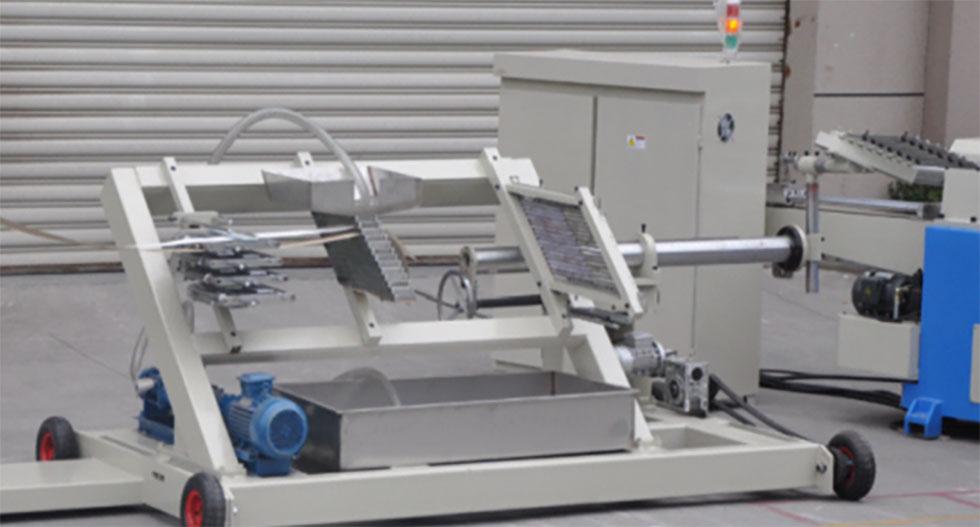

Configuración estándar de 16 capas de cabecera de cabecera: (otros dispositivos de pegamento son opcionales)
Características: La rejilla de pegamento general es de baja altura y es fácil de operar, utilizando una bomba de pegamento de tornillo de 3kW para pegamento circulante y una manguera de poliuretano para raspar el pegamento.

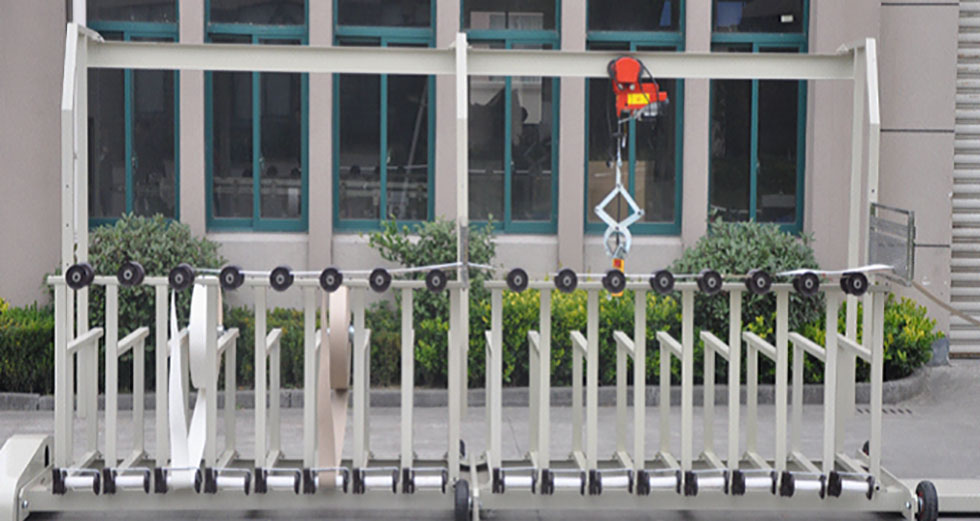

Configuración estándar Bandeja de papel integral de 90 capas de 16 capas:
Características: La bandeja de papel está cargada por la grúa eléctrica, y la bandeja de papel es fácil de operar.
Con dispositivo de ajuste de ángulo de bandeja de papel alimentado.
El diámetro máximo de la bandeja de papel es de 1500 mm (personalizable por encima de 1500 mm).
