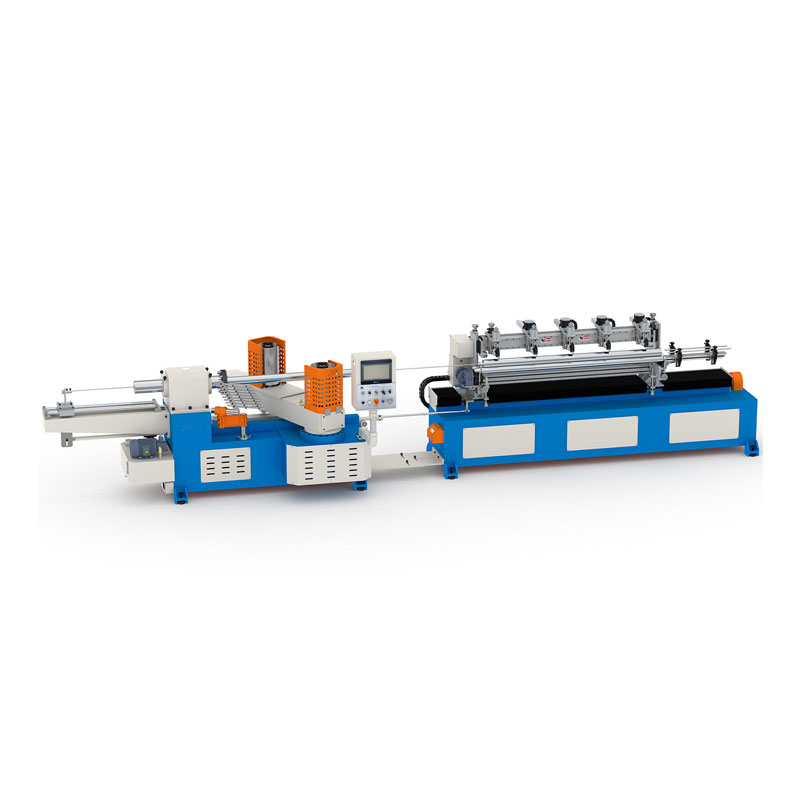

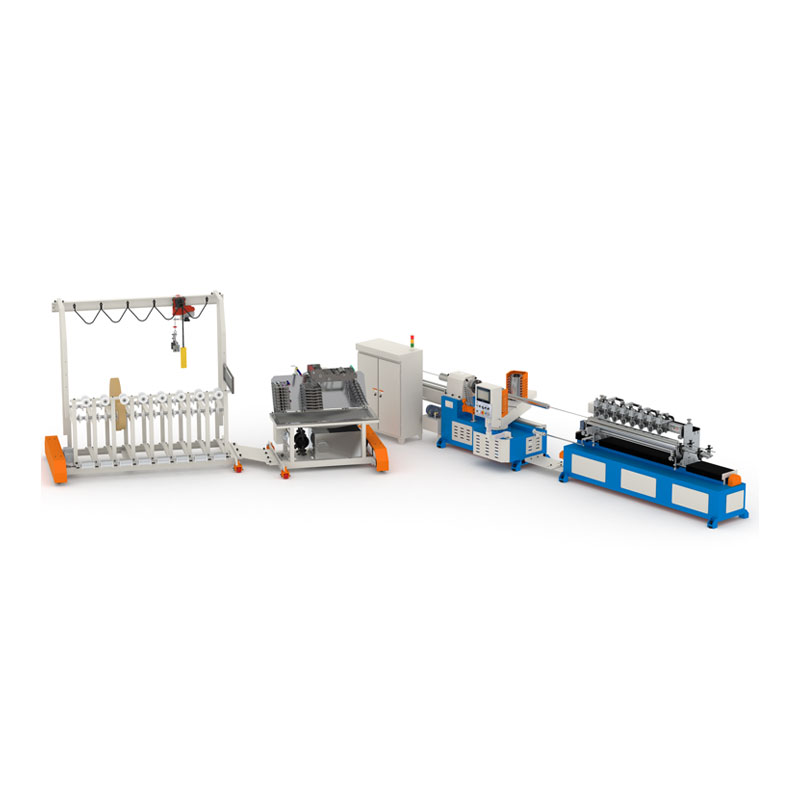

Máquina de hacer tubo de papel múltiple

La máquina de fabricación de tubo de papel múltiple se usa ampliamente en la fabricación de latas de papel compuestas, núcleos de bobina pequeños y tubos de papel de oficina. Pueden lograr la finalización simultánea de los procesos de pegado, rodamiento en espiral y corte, con procesos continuos, eficientes y estables.

Función

La máquina múltiple de la serie "E" proporciona a los usuarios soluciones de producción de tubos de papel de alto rendimiento con su estilo de diseño simple y elegante, diseño estructural compacto y razonable y buena estabilidad del equipo.

Normalmente para hacer un tubo de papel de 3 "(ID76.2 mm), el espesor de la pared máxima bajo 3 mm, la ID de tubo más grande puede hasta 120 mm.

Se utiliza principalmente para hacer un tamaño pequeño y un tubo corto, puede cortar en muchas secciones a la vez

Especificación de la máquina

Características

1.

2. La máquina principal adopta una estructura de acero engrosada y sufre corte y soldadura de precisión secundaria para garantizar que el equipo funcione más estable y duradero.

3. La unidad principal adopta un reductor de engranajes con bajo ruido, bajo fuego, alta velocidad y alto par.

4. El motor principal adopta el control inteligente de conversión de frecuencia de vectores para lograr una regulación de velocidad sensible y una alta adaptabilidad de carga.

5. Equipado con un dispositivo hidráulico para ajustar la tensión de la correa y equipado con un sensor de tensión de la correa y un sensor de ángulo de correa para lograr un transporte estable.

6. Equipado con un sistema de corte sincrónico, la mesa de corte es impulsada por un tornillo de bola de alta precisión y un servomotor de alto rendimiento.

7. Equipado con control fijo de longitud de pulso, con función de compensación de retroalimentación frontal.

8. Adoptar un sistema de control Dual PLC, el control de salida de IO y la operación de función se controlan de forma independiente para mejorar la velocidad de respuesta de corte y una mayor precisión de corte.

9. Adoptar un nuevo panel de control y una interfaz táctil de host de gran tamaño.

10. Estructura de transmisión de papel inferior multifuncional, parada de rotura de papel.

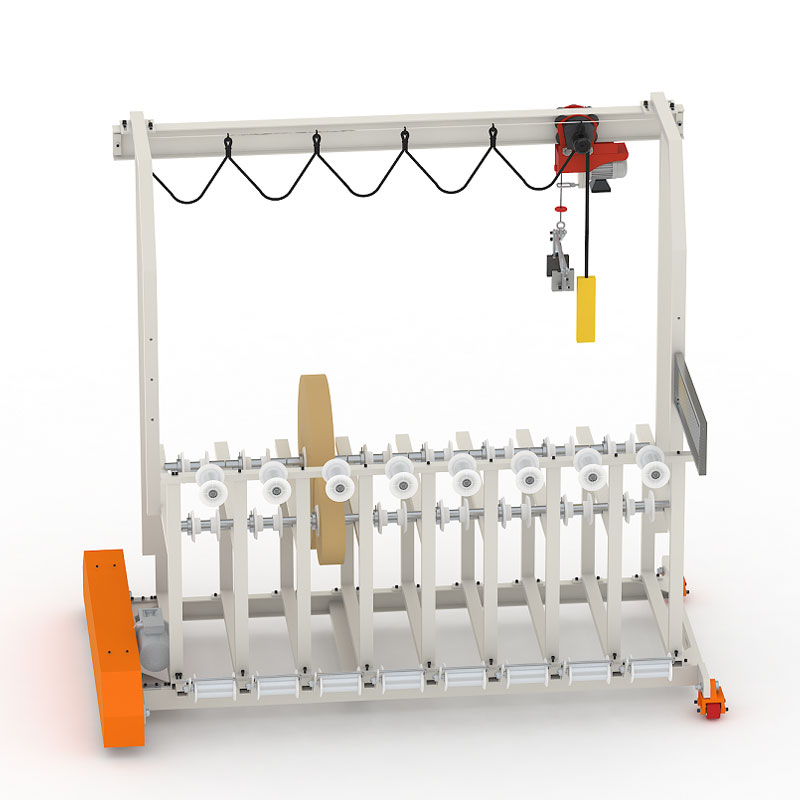

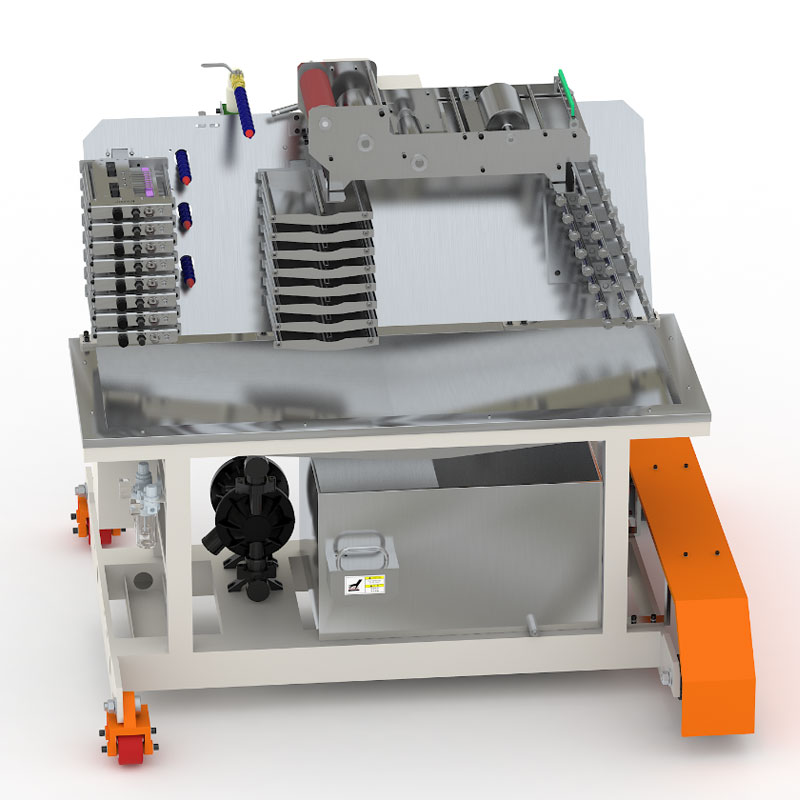

11. El soporte de papel integrado, el soporte de pegamento y los componentes de alimentación de papel están controlados eléctricamente.

12. El diseño modular simplifica la conexión del circuito, haciendo que el mantenimiento diario y el reemplazo sean más eficientes.

13. Equipado con dispositivo de instalación auxiliar de moho.

14. El módulo de red opcional se puede conectar a múltiples dispositivos y líneas de ensamblaje para lograr un monitoreo y mantenimiento remotos, admitiendo el protocolo Modbus TCP.

15. Admite la configuración de la unidad de sellado de calor y el sensor de marca de color para cumplir con diversos requisitos de proceso.

Detalles de la máquina

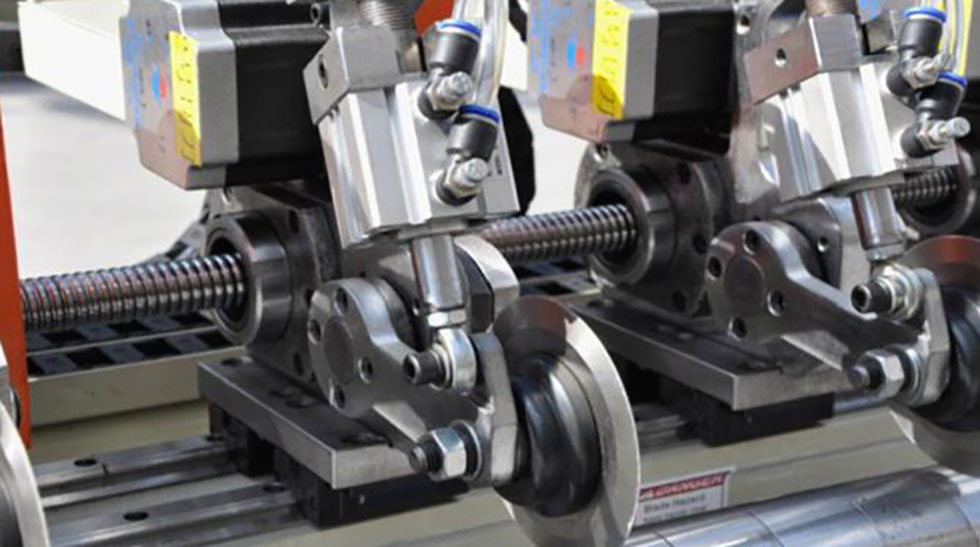

Dispositivo múltiple, configuración de ajuste de cuchillo automático opcional

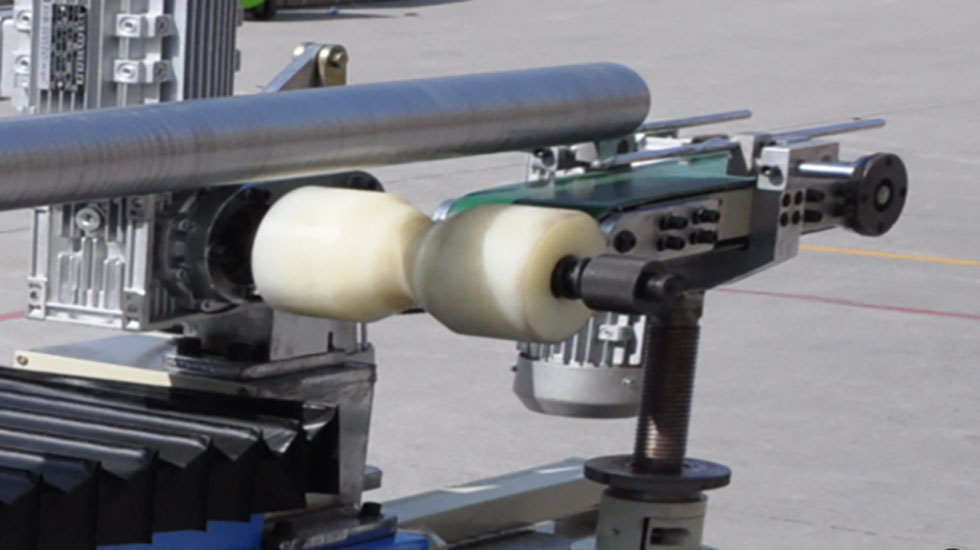

Dispositivo de transmisión de tubo de papel, transporta el tubo de papel cortado al siguiente proceso

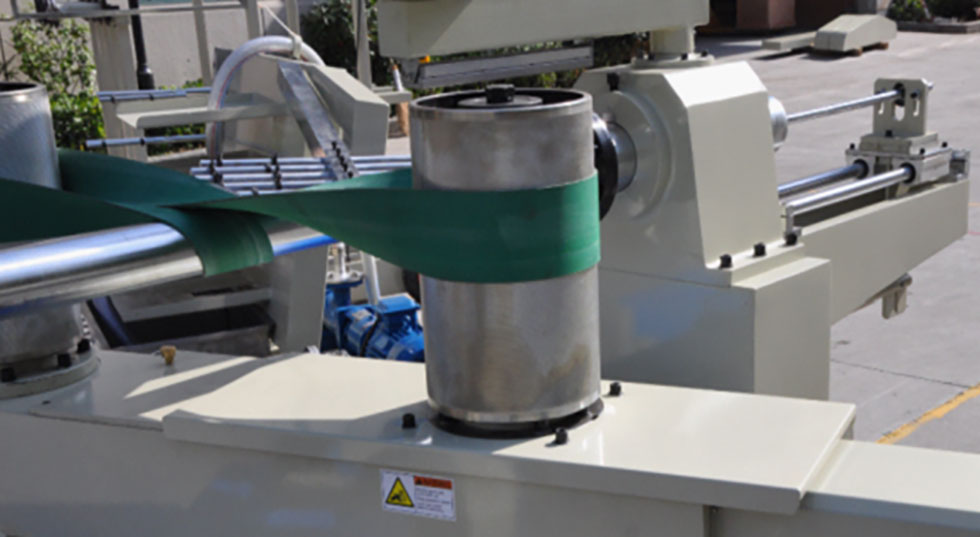

Cubo de correa hidráulica, tensión de correa autojustable
