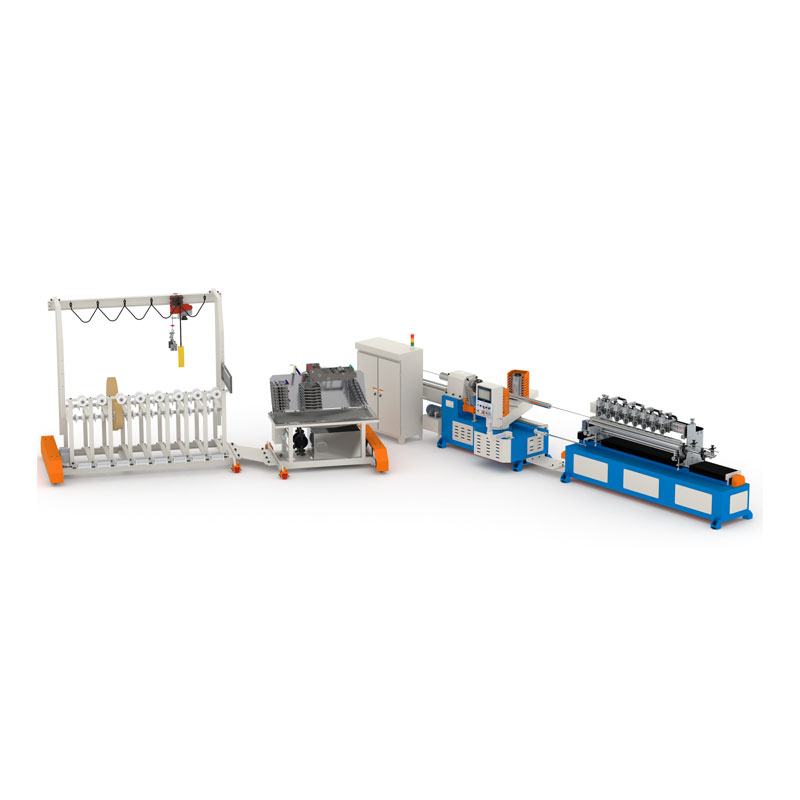

Máquina de fabricación de tubos de papel

La máquina de fabricación de tubos de papel es adecuada para procesar tubos de papel para diversos fines, incluidas las latas de envasado compuesto, los pequeños núcleos de empaque y los tubos de papel para los suministros de oficina. Integra pegado, rodamiento y corte en una máquina para fabricar eficientemente los tubos de papel espiral.

Descripción de la función:

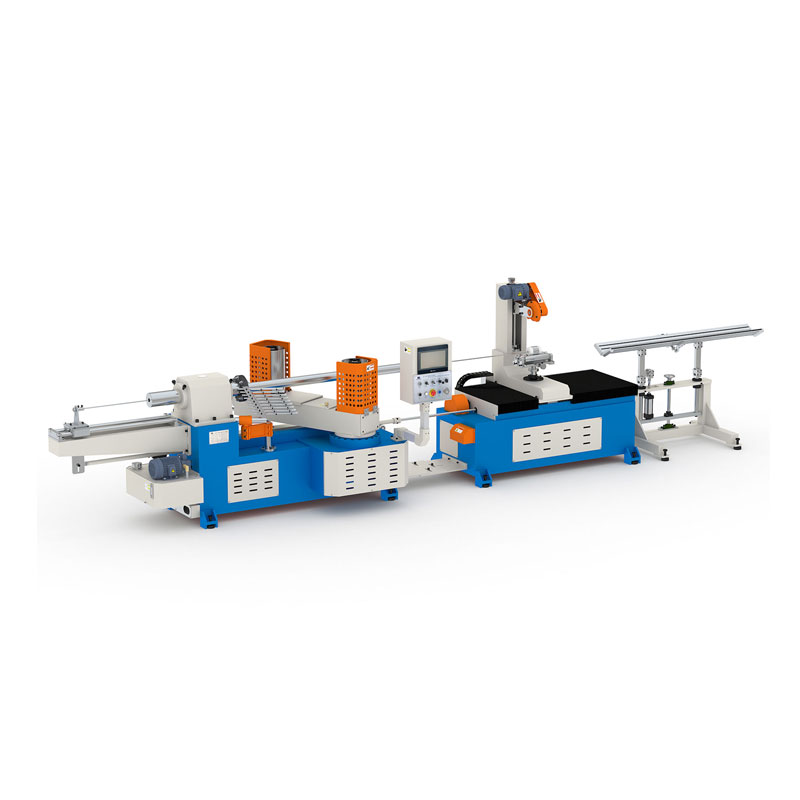

PTE2-120 Máquina de fabricación de tubos de papel, el diseño general persigue una estructura compacta, operación estable, simplicidad y eficiencia, y es fácil de operar y mantener.
La producción estándar de tubos de papel de 3 pulgadas (diámetro interno de 76.2 mm) con un espesor de menos de 10 mm, el diámetro interno de tubo de papel máximo es de 200 mm.
Referencia de uso de producción: tubos de papel para fibra química, varias latas compuestas de empaque, varios pequeños tubos de núcleo de papel industrial.
La producción de tubos de papel en espiral se completa desde el pegado, el devanado, hasta el corte según sea necesario.

Especificación

Características del producto

1. La estructura del marco está hecha de acero de alta resistencia, corte y soldadura CNC, asegurando una fuerte rigidez, pequeña deformación y operación más suave de toda la máquina.

2. El disco principal adopta la reducción de la superficie de aceite de la superficie del engranaje endurecido, que tiene las ventajas de la operación silenciosa, bajo calor y un disco fuerte

3. El motor principal adopta la regulación de la velocidad del inversor de alto torque de vectores. Lograr un control de velocidad preciso

4. Equipado con dispositivo de tensión de correa hidráulica, sensor de tensión de la correa, sensor de ángulo de correa, que puede corregir automáticamente el estado de la correa y mejorar el balance de correr.

5. Equipado con un sistema de corte sincrónico CNC, la mesa de corte está impulsada por un tornillo de bola de precisión y un servomotor de alto rendimiento.

6. Equipado con control de longitud fija de pulso, y con función de compensación de avance de avance, para garantizar la consistencia precisa de la longitud del tubo de papel a diferentes velocidades

7. Adopción del sistema de control Dual PLC, el control de salida de IO y la operación de función se controlan por separado para optimizar la velocidad de reacción y la consistencia de longitud del sistema de corte

8. Equipado con un nuevo panel de operación, operación de interfaz de máquina táctil de color humano de gran tamaño. 9. Equipado con dispositivo de suministro de papel inferior multifunción, función de parada automática de descanso de papel

10. Sistema de transmisión de cinta de papel integrada, todos los ajustes están controlados de manera uniforme por los actuadores eléctricos.

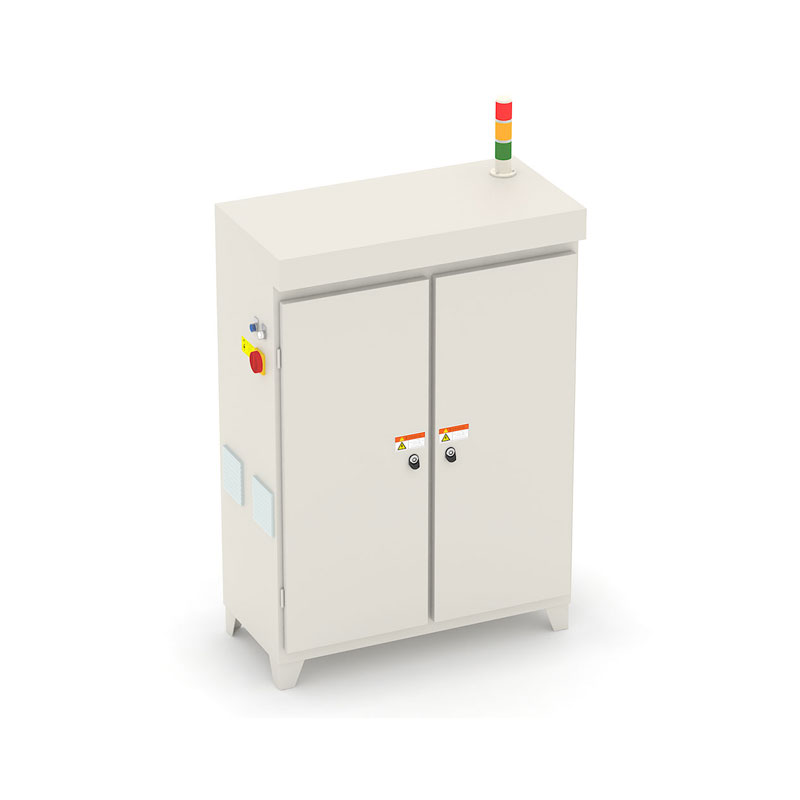

11. Diseño eléctrico modular, estructura razonable, mantenimiento más eficiente y conveniente.

12. Soporte de expansión de la red industrial, puede realizar el control de enlace de equipos y el mantenimiento remoto, compatible con Modbus TCP.
